Monocoque en fibre de carbone
La monocoque en fibre de carbone prend le départ d’un Grand Prix de Formule 1 en 1981, sur la McLaren MP4. La fiche explique sa fabrication, sa tenue dans un choc et l’adoption qui a suivi chez les autres équipes.
- 11 min de lecture
- 8 moments
Formule 1, 1979-1985
La monocoque en fibre de carbone est une coque porteuse de nappes de carbone cuites sur un moule, qui forme à la fois la structure de la voiture et l’habitacle du pilote.

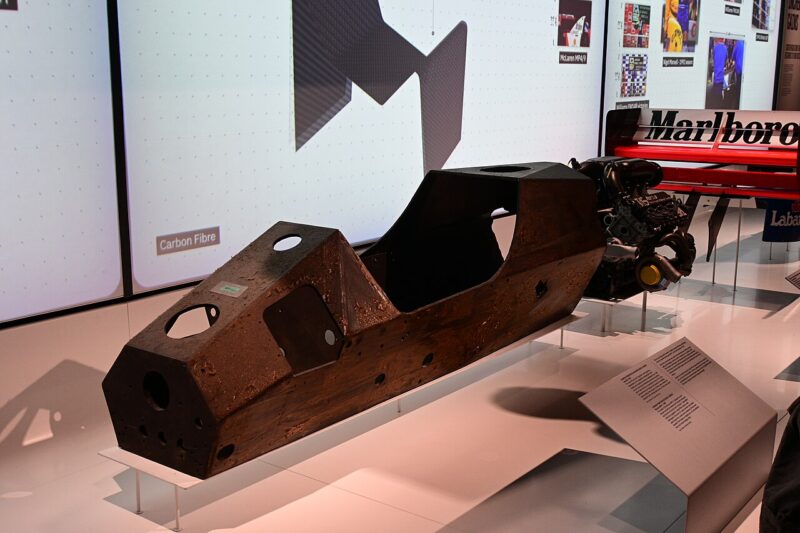

En Formule 1, la monocoque s’appelle aussi la cellule de survie : c’est la partie centrale de la voiture, où le pilote est assis. Celle de la McLaren MP4 de 1981, dite ensuite MP4/1, est conçue par John Barnard, directeur technique de McLaren International. Il commence le projet à la fin de 1979 pour Project Four, l’équipe de Ron Dennis, qui fusionne avec McLaren en septembre 1980 sous le nom de McLaren International. Alan Jenkins l’assiste au dessin, puis, à partir de 1980, sur le programme aérodynamique en soufflerie.
Mécanisme de la monocoque en fibre de carbone
Mécanisme physique
Des nappes orientées sur un moule
En 1980, une coque en aluminium se taille dans une grande feuille que l’on plie, colle et rive. Une coque en fibre de carbone suit un autre chemin : les nappes arrivent en rouleau, comme un tapis, se posent sur un moule, puis cuisent. Selon John Barnard, le procédé est beaucoup plus difficile et beaucoup plus long. Le carbone ne résiste que dans le sens de ses fibres : le concepteur oriente donc chaque couche selon les efforts que la pièce subira et fixe le nombre de couches.
Barnard fait tester la première coque de la MP4 sur un banc de torsion monté chez Project Four. Elle est plus raide qu’il n’en a besoin, et sa surface est un peu ridée. Pour la deuxième, des couches sont retirées des peaux pour l’alléger.
Une coque étroite pour l’effet de sol
Barnard veut une coque très étroite, pas plus large que le pilote, pour laisser la place aux tunnels de l’effet de sol, l’appui que crée la basse pression sous la voiture. En aluminium, une coque aussi étroite perd sa rigidité en torsion et en flexion, et l’acier, plus raide, pèse trop lourd. L’idée du carbone vient de l’aéronautique. British Aerospace fabrique alors, à Weybridge, les capots du réacteur Rolls-Royce RB211 en sandwich de fibre de carbone et de nid d’abeilles d’aluminium. L’ingénieur aéronautique Arthur Webb conseille Barnard.
Une coque fabriquée dans l’Utah
Aucun spécialiste britannique du composite n’accepte de fabriquer la coque. Hercules Aerospace, qui fabrique aussi des moteurs de fusée, est la seule entreprise prête à le faire. Steve Nichols, un Américain qui avait travaillé chez Hercules, y oriente Barnard. Des nappes de carbone préimprégnées sont posées sur un moule mâle fourni par McLaren, puis cuites en autoclave, dans l’Utah, près de Salt Lake City. Une fois cuite, la coque est expédiée en Angleterre, où l’équipe la monte. Les cloisons en aluminium sont usinées à Woking pendant que Hercules fait la coque.
Une coque qui se délamine
Le stratifié de carbone ne se tord pas et ne se déforme pas, dit Ron Dennis. Il se délamine : ses couches se séparent. De son côté, Peter Wright, ingénieur de Lotus, ajoute que le nid d’abeilles qui le stabilise permet à la coque de s’écraser progressivement. D’après la presse technique, la coque de la MP4 a pour âme un nid d’abeilles d’aluminium entre des couches de fibre de carbone unidirectionnelle.
Sources : Motor Sport, 1999, 2007 et 2021 ; motorsport.com, 2022 ; Autosport, 2021 ; grandprix.com, 2001 ; McLaren Racing, Heritage.

La monocoque en fibre de carbone en chiffres

La lettre hebdomadaire
Chaque semaine
Un article à la une et une sélection de chroniques, dans votre boîte de réception.
Les liens ouvrent les textes complets du site, en accès libre.
Gratuite et sans publicité. Désabonnement d’un clic par le lien présent dans chaque envoi ; votre adresse n’est ni vendue ni louée.
Photo : départ des 24 Heures du Mans 1932, Agence Rol, domaine public, Wikimedia Commons.

Contextes d’observation – Long Beach et la Lotus 88 (1981)
McLaren présente la MP4 le 5 mars 1981. Au Grand Prix des États-Unis Ouest, à Long Beach, deux voitures à coque composite sont présentes le même week-end. La MP4 neuve, à coque en fibre de carbone, est confiée à John Watson ; la Lotus 88 (châssis 88/1), à Elio de Angelis. Hercules Aerospace, industriel de l’aéronautique, a fait la coque de la première ; celle de la seconde est pliée à la main chez Lotus.
La MP4 roule aux essais, les 13 et 14 mars. Le samedi matin, McLaren la met de côté pour l’essayer davantage, et Watson passe sur la M29F de réserve. Le dimanche 15 mars, les deux McLaren courent sur M29F.
Motor Sport, avril 1981 et mai 2007 ; McLaren Racing, Heritage ; grandprix.com, 2001.
Les commissaires techniques acceptent la Lotus 88, puis plusieurs écuries rivales déposent une réclamation. Le vendredi à midi, les organisateurs laissent croire à Colin Chapman que la réclamation est rejetée, et de Angelis roule avec la 88. Une panne d’entraînement de la pompe à essence le renvoie sur la Lotus 81. Il fait ensuite quelques tours sans temps sérieux en fin d’après-midi.
Le soir, les organisateurs annoncent que la réclamation est retenue et la 88 « illégale », autorisée à rouler jusqu’à la décision d’une autorité supérieure. Le samedi matin, elle reçoit le drapeau noir et est écartée, sans motif donné. Le grief porte sur l’article 274/3, règle 7 : toute pièce agissant sur l’aérodynamique doit être fixée rigidement à la partie entièrement suspendue de la voiture et rester immobile par rapport à elle. Un tribunal formé de membres de la FIA étrangers à la Formule 1 déclare ensuite la voiture illégale.
Motor Sport, avril, juin et août 1981.
Lotus présente la 88 à Long Beach, au Brésil, en Argentine et en Grande-Bretagne, et la voiture est refusée à chacun de ces quatre Grands Prix. En Argentine, les commissaires techniques la refusent dès sa présentation. En Grande-Bretagne, elle se présente en version 88B, et la Fédération internationale du sport automobile (FISA) passe outre la décision des commissaires.
La 88 ne prend jamais le départ d’un Grand Prix. Les 88B sont transformées en Lotus 87, une 88 à une seule structure suspendue, dont la monocoque, en carbone et Kevlar, est identique. La première 87 roule en essai à Donington Park au moment du Grand Prix de Monaco 1981.
grandprix.com, 2001 ; Motor Sport, mai à août 1981 ; Autosport, 2020.
Lotus fait la coque de la 88 chez elle. Une feuille plane de carbone, de Kevlar et de nid d’abeilles Nomex est moulée sur une plaque de verre, puis pliée autour de cloisons en aluminium usinées. Les peaux sont posées à la main à la résine époxy, sans autoclave.
Peter Wright, ingénieur du centre de recherche de Lotus à Ketteringham Hall et l’un des concepteurs de la 88, explique ainsi le choix du Kevlar. Lotus ne connaît pas encore le comportement du carbone au choc. Le souvenir des aubes en carbone du réacteur RB211 est récent. L’équipe essaie plusieurs constructions en laissant tomber un bloc de béton de 100 kg. Elle retient l’hybride, parce que les fils de Kevlar d’un tissu spécial de Courtaulds tiennent les morceaux ensemble après un choc.
grandprix.com, 2001 ; Motor Sport, avril et juin 1981 ; Autosport, 2020.

Contextes d’observation – la McLaren MP4 en course (avril-septembre 1981)
Le Grand Prix d’Argentine, à Buenos Aires, est la troisième manche de la saison 1981. À Buenos Aires, McLaren n’engage qu’une seule MP4, pour John Watson, onzième des essais. Andrea de Cesaris, lui, court sur une M29F, 18e sur la grille et 11e à l’arrivée, à deux tours.
Watson abandonne après 36 tours sur 53, sur un problème de transmission ; le compte rendu d’époque relève aussi une vibration à l’arrière. La MP4 est la première Formule 1 à monocoque entièrement en composite de fibre de carbone, hors cloisons d’aluminium, à prendre le départ d’un Grand Prix du championnat du monde. De Cesaris pilote sa première MP4 à partir de la sixième manche, à Monaco.
Jolpica-F1 ; Motor Sport, mai et juillet 1981, mars 1999 et mai 2007 ; motorsport.com, 2022 ; Autosport, 2021.
Le Grand Prix de Grande-Bretagne se court sur 68 tours. John Watson part cinquième et termine le premier tour septième. Il évite au 4e tour l’accident de la chicane de Woodcote, qui implique Villeneuve, Jones et de Cesaris, et retombe dixième. Septième de nouveau au 6e tour, il est deuxième au 17e, derrière René Arnoux (Renault), qui mène.
Au 51e tour, le moteur de la Renault perd de sa vigueur ; deux tours plus tard, elle ralentit nettement. Watson prend la tête au 61e tour et gagne, 40,65 s devant Carlos Reutemann. Arnoux s’arrête au début du 65e tour, victime d’un problème d’injection. C’est la première victoire de McLaren depuis le Grand Prix du Japon du 23 octobre 1977, à Fuji, gagné par James Hunt.
Jolpica-F1 ; Motor Sport, août 1981.
Au 20e tour du Grand Prix d’Italie, en sortant de la seconde courbe de Lesmo, John Watson élargit, met deux roues hors de la piste et part en tête-à-queue. La MP4 frappe le rail de droite en marche arrière. Le moteur, la boîte de vitesses et la suspension arrière s’arrachent de la monocoque. La flamme est aussitôt éteinte par la fermeture des clapets des canalisations d’essence.
Les éléments mécaniques traversent la piste. La monocoque s’arrête et Watson est étourdi mais indemne. Denis Jenkinson, envoyé de Motor Sport, écrit dans son compte rendu d’octobre 1981 : « Toute l’énergie cinétique avait été absorbée par l’ensemble moteur et boîte de vitesses qui s’arrachait de la monocoque et poursuivait son chemin » (traduit de l’anglais).
Motor Sport, octobre 1981 ; Jolpica-F1 ; Autosport, 2021.
Colin Chapman fait associer le Kevlar au carbone sur la Lotus 88. Il déclare publiquement qu’une voiture en carbone pur, comme celle que prépare McLaren, ne serait pas assez sûre. Dans un entretien publié par Motor Sport en 2021, John Barnard rapporte que beaucoup prédisaient, au début, qu’une coque en carbone partirait « en nuage de poussière noire » au premier choc. L’accident de Monza, dit-il, « a fait taire les sceptiques ».
À Adam Cooper, pour Motor Sport en mars 1999, il déclare : « Watson a eu ce gros accident à Monza, qui a arraché le moteur à l’arrière. Ça avait l’air grave, mais il s’en est sorti. C’était le tournant. » (traduit de l’anglais).
Motor Sport, septembre 2021 et mars 1999 ; McLaren Racing, Heritage.
À ne pas confondre : la Lotus 88 et la McLaren MP4

Pourquoi ça compte de connaître : Monocoque en fibre de carbone
Les monocoques en fibre de carbone comptent parce que les autres équipes de Formule 1 ont suivi la voie de la McLaren MP4 après sa victoire et l’accident de Monza. Ferrari remplace les panneaux d’aluminium en nid d’abeilles de la 126 C3 par des panneaux de fibre de carbone, dès ses débuts au Grand Prix de Grande-Bretagne de 1983. La Renault RE40 de 1983 a une monocoque de fibre de carbone. Chez Williams, la FW09 de 1983 et 1984 garde un nid d’abeilles d’aluminium avec quelques inserts de carbone. La FW10 de 1985 est la première Williams de Formule 1 à coque composite.
Le carbone servait déjà en Formule 1 avant la MP4, sur des pièces. L’Embassy Hill de 1975 porte des supports d’aileron en carbone, et des Brabham de Gordon Murray reçoivent des panneaux de carbone dans des zones peu chargées. La MP4 y ajoute une monocoque entièrement en composite, hors cloisons d’aluminium. Selon Motor Sport (Adam Cooper), la coque en carbone a plus contribué à la sécurité qu’aucune autre innovation isolée, et McLaren tient le même propos. Cette coque éclaire aussi la course à l’effet de sol de ces années-là. Pour Autosport, la résistance du châssis est un facteur clé pour porter l’effet de sol au niveau supérieur.
