Aérodynamique : les mots-clés à comprendre en sport automobile
Les forces invisibles qui dictent le comportement de la voiture en piste.
L’aérodynamique en sport automobile repose sur quelques notions que l’on croise partout sans toujours les relier : appui, traînée, fond plat, diffuseur, ailerons, DRS, vortex, effet de sol, marsouinage, balance avant/arrière.
Toutes ces notions décrivent la manière dont l’air pousse, tire ou stabilise la voiture. Je te propose de les passer en revue comme un vocabulaire de base, en expliquant pour chacune ce que cela change concrètement pour le pilote : freinage, vitesse de passage, usure des pneus, confort ou inconfort au volant.
Appui : transformer la vitesse en adhérence
En aérodynamique de course, l’appui (downforce) désigne la force verticale qui plaque la voiture vers le sol quand elle prend de la vitesse. Contrairement au poids, qui est fixe, l’appui augmente avec le carré de la vitesse : plus la voiture roule vite, plus l’air peut la “charger” vers le bas. Techniquement, l’appui résulte de surfaces qui travaillent en portance négative (ailerons, fond plat, diffuseur) : la pression est plus faible sur la face “supérieure” de ces surfaces que sur la face inférieure, et la voiture est “aspirée” vers le sol.
En piste, cet appui change tout. Il permet de freiner plus tard, de passer plus vite en courbe et d’exploiter des gommes plus dures sans perdre trop de grip. Il rend aussi la voiture plus sensible aux variations de hauteur de caisse, de carrossage et de vent latéral. Le pilote ressent l’appui surtout en phase de confiance : une voiture “chargée” tient mieux la trajectoire, mais si l’appui chute brusquement (perte de flux, sillage, bosse), la perte de grip est immédiate.
Toute la mise au point vise donc à disposer de suffisamment d’appui pour être rapide, sans en créer trop là où il coûte trop cher en vitesse de pointe.
Traînée : le prix à payer pour cet appui
La traînée (drag) représente la force qui s’oppose à l’avancement de la voiture. Elle provient de deux phénomènes principaux : la traînée de forme (la voiture “pousse” l’air, laisse une zone de basse pression derrière elle) et la traînée induite par les surfaces qui génèrent de la portance ou de la déportance (ailerons, ailes inversées). Plus on cherche de l’appui via des angles d’aileron importants, plus on crée de traînée. L’équation est simple : pour un même moteur, plus de traînée = moins de vitesse de pointe.
En pratique, chaque discipline cherche son compromis appui/traînée. Sur un circuit très rapide type Monza, on accepte une voiture plus “légère” en appui pour réduire la traînée et gagner plusieurs km/h en ligne droite. Sur un tracé très sinueux, l’appui devient prioritaire, quitte à sacrifier un peu de vitesse de pointe.
Le pilote ressent ce compromis en sortie de virage : une voiture très chargée sort plus fort mais plafonne plus tôt, alors qu’une voiture “libre” accélère vite au début, puis profite mieux de sa vitesse de pointe en fin de ligne droite… si elle a réussi à bien passer le virage précédent.
Fond plat : la base du travail sous la voiture
Le fond plat est la surface qui constitue le plancher de la voiture. En Formule 1 et en prototypes modernes, les règlements imposent des zones plus ou moins planes et des volumes précis sous la voiture, mais la logique de base reste la même : guider l’air sous la voiture pour qu’il contribue à créer de l’appui. Un fond plat bien conçu sert de “plancher aérodynamique” : il stabilise l’écoulement, alimente le diffuseur et protège le flux des perturbations liées aux éléments mécaniques.
Sur le comportement en piste, le fond plat influe surtout sur la sensibilité à la hauteur de caisse. Trop haut, il perd en efficacité ; trop bas, il peut bloquer le flux et provoquer une perte brutale d’appui.
C’est pour cela que les ingénieurs passent autant de temps à régler suspensions et cales de plancher : la voiture doit rester dans une plage de hauteur qui permet au fond plat de fonctionner sans décrocher. Pour le pilote, cela se traduit par une voiture qui “colle” au sol à haute vitesse… mais qui peut devenir nerveuse si elle heurte un vibreur ou un creux et sort de sa fenêtre.
Diffuseur : accélérer puis détendre le flux pour “aspirer” la voiture
Le diffuseur est la partie montante du plancher à l’arrière de la voiture. Sa fonction est d’accélérer l’air sous la voiture puis de le laisser se détendre progressivement, ce qui permet de maintenir une zone de basse pression sous la caisse. Concrètement, l’air est contraint dans une section relativement basse sous le plancher (effet Venturi) puis le diffuseur augmente la section pour aider à extraire ce flux. C’est cette extraction qui “aspire” la voiture vers le sol en créant de l’appui arrière.
En piste, le diffuseur est très sensible à la hauteur de caisse et au roulis. Si l’arrière s’écrase trop, le passage peut se colmater et l’appui chuter brutalement. Si la voiture rebondit ou roule trop, le diffuseur “voit” une hauteur variable et son efficacité fluctue.
Le pilote sent cette instabilité en grandes courbes rapides : l’arrière qui “flotte” ou décroche sans prévenir vient souvent d’un diffuseur qui n’opère plus dans sa plage optimale, parfois aggravé par le sillage de la voiture de devant.
Ailerons : équilibrer l’auto entre avant et arrière

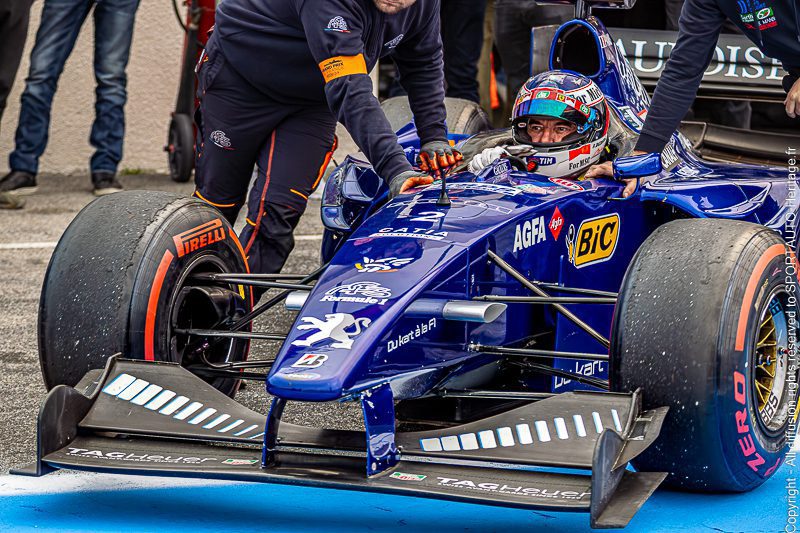

Les ailerons travaillent comme des ailes d’avion montées à l’envers : ils génèrent une force vers le bas au lieu de porter l’appareil vers le haut. L’aileron avant sert autant à créer de l’appui qu’à pré-conditionner le flux en direction du plancher, des pontons et des roues avant. L’aileron arrière fournit une grande partie de l’appui global, mais aussi beaucoup de traînée ; il sert de réglage principal pour adapter la voiture aux caractéristiques du circuit.
Pour le comportement, les ailerons déterminent la balance avant/arrière (j’y reviens plus loin). Augmenter l’angle de l’aileron avant renforce la réponse du train avant, mais peut surcharger les pneus et rendre la voiture instable au freinage.
Charger l’aileron arrière sécurise la voiture dans les grandes courbes, au prix d’un peu de traînée. Le pilote ressent directement ces variations : une voiture “trop avant” devient nerveuse à l’entrée, une voiture “trop arrière” sous-vire et use ses pneus avant.
DRS : réduire la traînée sans toucher au set-up mécanique
Le DRS (Drag Reduction System) est un dispositif réglementaire qui permet, dans certaines catégories comme la F1, d’ouvrir une partie de l’aileron arrière pour réduire la traînée en ligne droite. Concrètement, une trappe du plan supérieur s’ouvre, l’angle effectif du profil diminue, l’écoulement se “recolle” et la traînée chute, ce qui augmente la vitesse de pointe de quelques km/h ou plus selon le circuit.
En course, le DRS ne change pas la philosophie de set-up mais il modifie la façon d’exploiter la voiture. Le pilote dispose d’un surplus de vitesse dans les zones autorisées, ce qui aide à dépasser ou à se rapprocher.
En contrepartie, dès que le DRS se referme au freinage, la voiture retrouve d’un coup son appui arrière complet : le point de freinage ne change pas, mais la sensation passe de “train arrière libéré” à “train arrière chargé” en une fraction de seconde. La gestion du DRS ajoute donc une couche de complexité au pilotage, surtout en qualif où il peut être utilisé sur la majorité des lignes droites.
Vortex : organiser les tourbillons plutôt que les subir
Un vortex est un tourbillon d’air organisé, qui entraîne de l’énergie et de la rotation. En aérodynamique de course, il ne s’agit pas seulement de les subir : les ingénieurs les génèrent volontairement pour contrôler l’écoulement. Le bord d’attaque d’un aileron, l’extrémité d’un volet, un déflecteur ou un endplate créent des vortex qui agissent comme des “murs” d’air, canalisent le flux autour des roues ou scellent le plancher pour empêcher l’air extérieur de rentrer sous la voiture.
En comportement, ces vortex permettent de maintenir l’efficacité des surfaces aérodynamiques à des angles et des hauteurs variés. Un vortex bien placé stabilise l’appui quand la voiture prend de l’angle ou rentre dans le sillage d’une autre.
À l’inverse, si un élément casse ou se déforme, le vortex peut disparaître, et la voiture semble changer de caractère : soudain, l’avant “flotte” ou l’arrière perd du soutien à haute vitesse. C’est la raison pour laquelle une simple endplate endommagée peut ruiner l’équilibre d’une monoplace.
Effet de sol : transformer le plancher en Venturi
L’effet de sol désigne l’utilisation contrôlée du sol comme paroi d’un canal Venturi sous la voiture. En simplifiant, le plancher et le sol constituent deux parois très proches ; l’air accélère dans cet espace, la pression chute, ce qui génère de l’appui. Les F1 de la fin des années 1970 utilisaient déjà cette idée avec des jupes latérales, avant que les règlements ne limitent progressivement les tunnels et les rideaux mobiles. Depuis 2022, la F1 a réintroduit des voitures à effet de sol, avec un plancher sculpté et des canaux internes.
Pour le pilote, l’effet de sol se traduit par une forte dépendance à la hauteur de caisse. Plus la voiture s’abaisse avec la vitesse, plus l’appui augmente… jusqu’au moment où le canal se “bouche” : le flux décroche, l’appui chute et la voiture rebondit sur ses suspensions. Cette sensibilité impose des suspensions plus fermes, une gestion fine du tangage et une grande vigilance sur les bosses et les vibreurs. L’avantage est un appui élevé avec moins de traînée que de grandes ailes, mais la contrepartie est une plateforme aérodynamique plus délicate à contrôler.
Marsouinage : quand l’effet de sol se retourne contre la voiture
Le marsouinage (porpoising) est une oscillation longitudinale violente : la voiture rebondit à haute vitesse comme un cétacé qui plonge et remonte. Le phénomène observé avec les F1 2022-2023 vient du couplage entre effet de sol et suspension : la voiture s’abaisse, l’appui sous le plancher augmente fortement, la hauteur devient trop faible, le flux décroche brutalement, l’appui retombe, la voiture remonte, le flux se recolle… et le cycle recommence.
En piste, le marsouinage perturbe la lecture des points de freinage et fatigue le pilote. Sur certains circuits rapides, les équipes ont dû remonter la garde au sol et assouplir légèrement la plateforme pour casser ce cycle, quitte à perdre un peu d’appui.
Cela montre bien que l’aérodynamique ne peut pas se séparer de la suspension : un bon plancher mal tenu par le châssis devient contre-productif. C’est un exemple typique où l’on accepte de réduire la performance maximale pour récupérer une voiture exploitable.
Balance avant/arrière : le langage commun du pilote et de l’ingénieur
La balance avant/arrière (aero balance) décrit la répartition de l’appui entre l’essieu avant et l’essieu arrière. On exprime souvent cette balance en pourcentage d’appui sur l’avant. Une modification d’aileron, de diffuseur, de plancher, voire de hauteur de caisse, déplace cette balance. L’objectif est que le pilote sente une voiture cohérente : suffisamment de mordant à l’entrée, suffisamment de soutien à la sortie, sans rupture entre les phases.
En pratique, on ajuste la balance aérodynamique en priorité par les ailerons, et on la peaufine par la hauteur de caisse et les réglages de suspension. Un changement de gomme, de pleine charge carburant ou de vent peut également déplacer cette balance. Le pilote parle de “sous-virage” ou de “survirage”, mais derrière ce ressenti se cache souvent un déséquilibre d’appui.
Quand la balance est juste, la voiture réagit de manière prévisible : le pilote peut approcher la limite sans craindre un décrochage soudain. C’est là que ce vocabulaire – appui, traînée, fond plat, diffuseur, aileron, DRS, vortex, effet de sol, marsouinage – prend tout son sens : il décrit les leviers qui permettent de retrouver cet équilibre.
