Au cœur de chaque Formule 1, un système souvent sous-estimé assure la connexion vitale entre la puissance du moteur et l’adhérence à la piste : la suspension. Loin d’être un simple assemblage de ressorts et d’amortisseurs, il s’agit d’une composante d’ingénierie sophistiquée, essentielle à la performance. Cet article explore les mécanismes, l’évolution et les défis techniques de la suspension en F1, s’appuyant sur les éclairages d’ingénieurs et d’historiens spécialisés.

Les Fondamentaux : Géométrie et Réglages

La conception de la suspension en Formule 1 repose principalement sur la double triangulation, un système permettant une grande latitude de réglage. Chaque ajustement, même minime, impacte directement le comportement dynamique de la voiture.

Un exemple est le carrossage négatif, l’angle d’inclinaison de la roue par rapport à la verticale. Une augmentation d’un degré, par exemple, accroît la surface de contact du pneu en virage, améliorant l’adhérence latérale en courbe. Toutefois, cela peut entraîner une usure plus rapide de l’intérieur du pneu et potentiellement une efficacité réduite lors du freinage en ligne droite.

De même, la hauteur du centre de roulis, point théorique autour duquel la carrosserie pivote, est un paramètre critique. L’abaisser d’environ 10 mm sur un essieu peut augmenter la réactivité de la voiture en début de virage par un transfert de charge plus progressif, mais risque de diminuer la stabilité à haute vitesse. Les décisions de réglage sont prises à partir de simulations numériques avancées, de données télémétriques précises et des retours d’expérience des pilotes. La nature du circuit, qu’il s’agisse des courbes rapides de Silverstone ou des sections bosselées de Monaco, dicte des configurations de suspension spécifiques.

Le Défi des Compromis

L’ingénierie de la suspension en F1 est intrinsèquement liée à la gestion des compromis. Il n’existe pas de réglage universellement optimal, mais plutôt la meilleure configuration pour une situation donnée.

Un exemple éloquent est l’équilibre entre la performance maximale et la gestion de la dégradation des pneus. Une suspension extrêmement rigide peut offrir une performance optimale en qualifications, en minimisant le roulis et en maintenant les pneus dans leur fenêtre de température idéale. Cependant, sur une course longue, cette rigidité excessive peut entraîner une sur-sollicitation et une dégradation prématurée des pneus. Pour le pilote, cela se traduit par une fatigue accrue et une diminution de la concentration.

Le compromis consiste alors à assouplir légèrement les ressorts et les amortisseurs. Cette approche peut se traduire par une perte marginale de performance absolue au tour, mais elle permet une meilleure gestion de l’usure des pneus et une constance de rythme sur l’ensemble de la course, ce qui est souvent plus avantageux stratégiquement.

Aérodynamisme et Architecture de Suspension

L’aérodynamisme constitue une contrainte et une opportunité majeures pour la conception des suspensions. La distinction entre les systèmes push-rod et pull-rod en est une illustration.

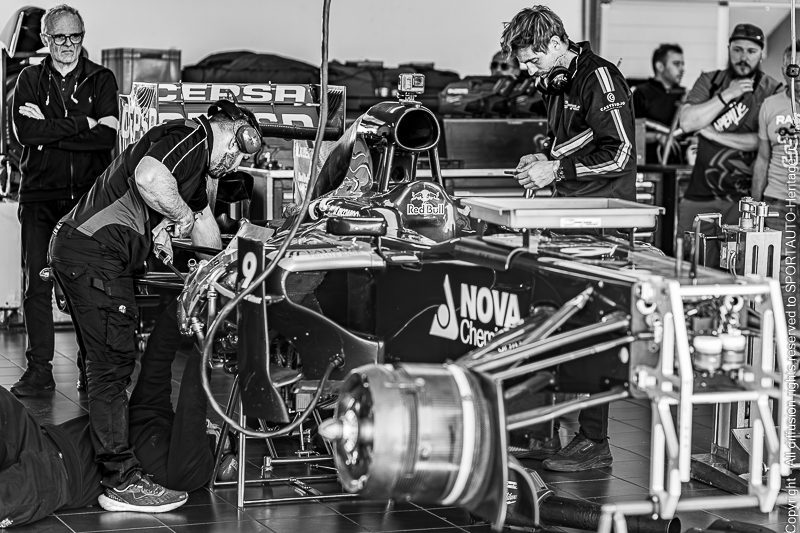

Le système push-rod, généralement monté à l’avant, permet de positionner les combinés ressort-amortisseur plus haut dans le châssis. Cette configuration libère un espace crucial sous le nez de la voiture, espace utilisé pour des éléments aérodynamiques complexes qui dirigent le flux d’air vers le fond plat, générant ainsi un appui aérodynamique.

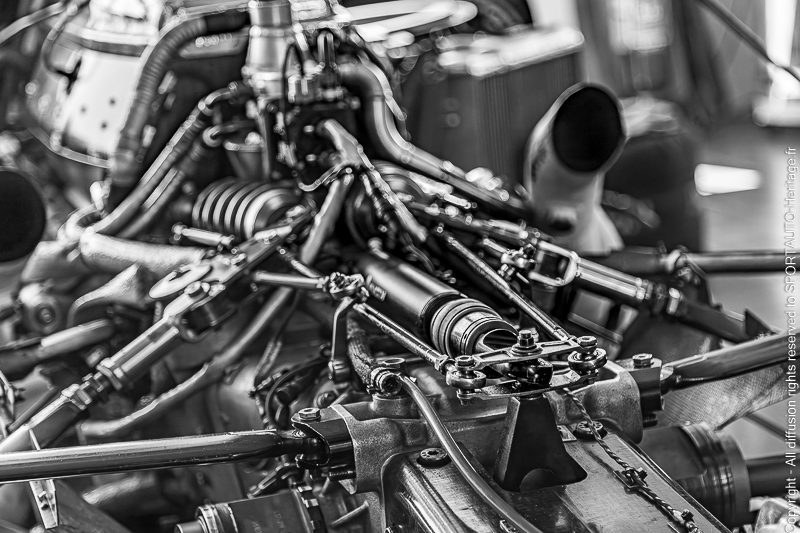

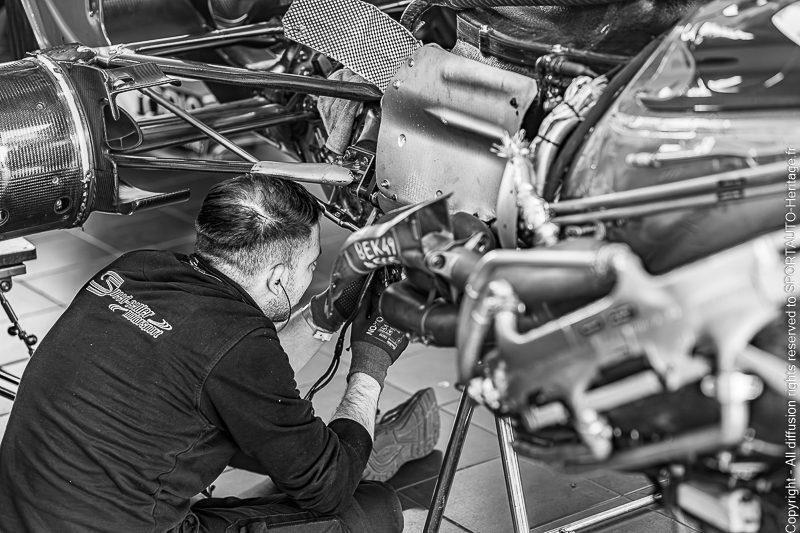

À l’arrière, le système pull-rod, où la biellette tire l’amortisseur, est souvent privilégié. Historiquement, cette option était motivée par la recherche d’un centre de gravité plus bas. Aujourd’hui, elle est également cruciale pour dégager la zone autour de la boîte de vitesses et du diffuseur. La perturbation du flux d’air dans cette région, même minime, peut entraîner une réduction significative de l’appui aérodynamique, se traduisant par une perte de performance quantifiable. Les bras de suspension sont méticuleusement profilés pour minimiser la traînée et optimiser le flux d’air.

L’Impact des Matériaux Avancés

L’évolution des matériaux a transformé la conception des suspensions. Alors que l’acier et l’aluminium étaient prédominants, les composites en fibre de carbone sont désormais omniprésents. La fibre de carbone offre un rapport résistance/poids exceptionnel, permettant de réduire le poids des composants jusqu’à 50% par rapport à l’acier, tout en conservant une rigidité équivalente. Cette propriété est essentielle pour la réduction des masses non suspendues. La possibilité d’orienter les fibres permet une optimisation structurelle très fine. Le titane est également employé pour certaines pièces, bénéficiant de sa combinaison de légèreté, de résistance et de résilience.

Ces matériaux permettent non seulement une réduction de poids significative mais aussi une rigidité accrue, améliorant le contrôle de la géométrie de suspension et la réactivité du système. Toutefois, leur coût élevé et leur sensibilité aux chocs localisés représentent des défis de conception.

Le Concept des Masses Non Suspendues

Les « masses non suspendues » désignent l’ensemble des composants situés entre le système de suspension et la surface de la piste (roues, pneus, freins, etc.). La minimisation de ces masses est un objectif constant en F1.

Des masses non suspendues importantes augmentent l’inertie, rendant plus difficile pour la suspension de maintenir un contact optimal du pneu avec la piste sur les irrégularités. Cela peut entraîner une perte d’adhérence, une diminution de la réactivité de la voiture et une usure prématurée des pneus. Les ingénieurs s’efforcent de réduire ces masses par l’utilisation de jantes ultralégères, de disques de frein en carbone et de composants de moyeux optimisés.

Le Pneu : Un Élément Intégral de la Suspension

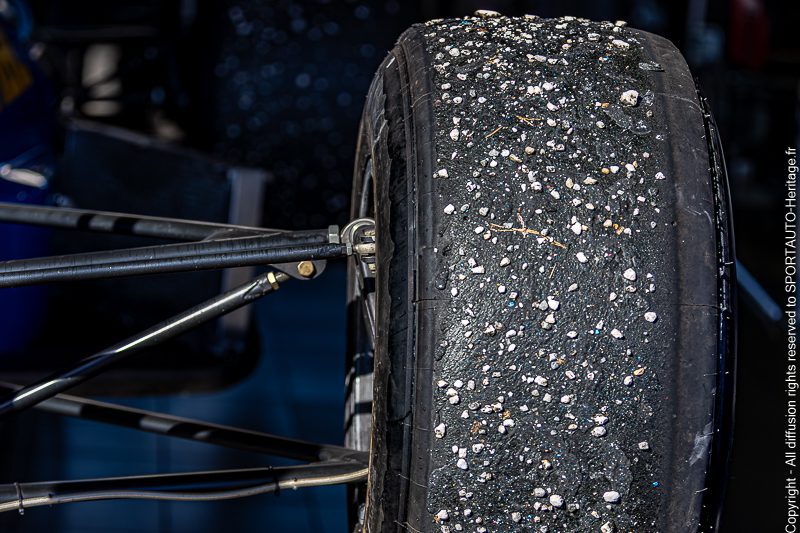

Le pneu ne se contente pas de transmettre les forces au sol ; il constitue une composante à part entière du système de suspension, avec ses propres caractéristiques de rigidité et d’amortissement. La suspension est conçue pour interagir harmonieusement avec les propriétés intrinsèques du pneu.

Les ingénieurs adaptent les réglages de suspension, tels que la raideur des ressorts et les lois d’amortissement, en fonction des spécificités des pneus fournis par le manufacturier (actuellement Pirelli). Des modèles détaillés des pneus sont utilisés dans les simulations, et les réglages de pression, de carrossage et de parallélisme sont optimisés pour maintenir le pneu dans sa fenêtre de fonctionnement idéale en termes de température et de déformation, maximisant ainsi l’adhérence.

La Suspension Active : Innovation, Domination et Interdiction

L’histoire de la suspension en F1 est marquée par l’épisode de la suspension active. La Lotus 92, en 1983, a été la première voiture de Formule 1 à expérimenter un système de suspension active en course, bien que de manière rudimentaire et sans succès compétitif notable.

C’est avec la Lotus 99T en 1987 que la suspension active, perfectionnée par Peter Wright, a démontré son potentiel en remportant des victoires. Cependant, son apogée fut atteinte au début des années 1990 avec les voitures Williams, notamment les FW14B et FW15C. Ces véhicules, équipés de systèmes avancés, maintenaient une assiette constante, contrôlaient précisément le tangage et la hauteur de caisse, et s’avéraient très difficiles à battre.

Un avantage notable de la suspension active était l’amélioration du confort du pilote. En filtrant une grande partie des aspérités de la piste, elle réduisait la fatigue physique et permettait une meilleure concentration sur de longues périodes, contribuant indirectement à une performance accrue.

En 1994, la suspension active fut interdite par la FIA. Les motivations principales étaient la réduction des coûts de développement, jugés excessifs et créant une disparité entre les équipes, et la volonté de réaffirmer le rôle primordial du pilote dans la performance, plutôt que celui des aides électroniques.

L’Ère Post-Active : Ingéniosité Passive

Depuis son interdiction, les ingénieurs se sont orientés vers le développement de systèmes passifs plus sophistiqués, souvent décrits comme « passifs intelligents ». Cela inclut l’utilisation d’amortisseurs à clapets inertiels, d’amortisseurs multi-étages avec des lois non linéaires, et de systèmes de « troisième élément » (third spring). Ces innovations visent à reproduire certains avantages de la suspension active, comme le contrôle de l’assiette et une adaptation aux différentes conditions, sans enfreindre les réglementations qui interdisent les systèmes électroniquement contrôlés.

La suspension en Formule 1 représente ainsi une synthèse complexe de l’ingénierie mécanique, aérodynamique et des matériaux. Elle est le fruit d’une évolution continue, marquée par des avancées majeures et des adaptations constantes aux règles, témoignant de la quête incessante de performance dans le sport automobile de haut niveau.
