Cosworth DFV
Comment une conviction technique radicale a redéfini la Formule 1 pour l’éternité ?
En 1966, Ford of Britain débloque cent mille livres sterling pour financer le développement d’un moteur de Formule 1, le Cosworth DFV.
Moins de dix-huit mois plus tard, ce moteur gagne son premier Grand Prix. Il en gagnera cent cinquante-quatre autres, décrochera douze titres pilotes et dix titres constructeurs, et imposera deux innovations structurelles que l’on retrouve dans chaque Formule 1 construite depuis lors.
Son histoire est celle d’une conviction technique radicale – le V8 contre le V12, l’efficacité contre la puissance brute – qui s’est révélée juste sur cinq décennies.
Table des matières
Fiche technique – Cosworth DFV (version originale 1967)
| Architecture | V8 à 90° — deux bancs de quatre cylindres |
| Cylindrée | 2 993 cm³ (2 992,98 cm³ précisément) |
| Alésage × course | 85,67 mm × 64,90 mm |
| Distribution | 4 soupapes par cylindre (2 admission, 2 échappement), deux arbres à cames en tête par banc |
| Puissance (1967) | 408 ch à 9 000 tr/min |
| Couple (1967) | 270 ft·lbf (370 N·m) à 7 000 tr/min |
| Puissance DFY (1983) | 520 à 530 ch à 11 000 tr/min |
| Masse DFY (1983) | 307 lb (≈ 139 kg) après allègement |
| Usage structurel | Moteur porteur — quatre boulons relient le bloc au monocoque avant |
| Alimentation | Injection mécanique Lucas |
| Première course | Grand Prix des Pays-Bas, Zandvoort, 4 juin 1967 |
| Première victoire | Grand Prix des Pays-Bas 1967 — Jim Clark, Lotus 49 |
| Dernière victoire | Grand Prix des États-Unis Ouest (Detroit), 1983 — Michele Alboreto, Tyrrell |
| Bilan F1 | 155 victoires, 12 titres pilotes, 10 titres constructeurs (1968–1982) |
| Successeurs directs | DFY (1983), DFZ (1987), DFR (1988–1991) |

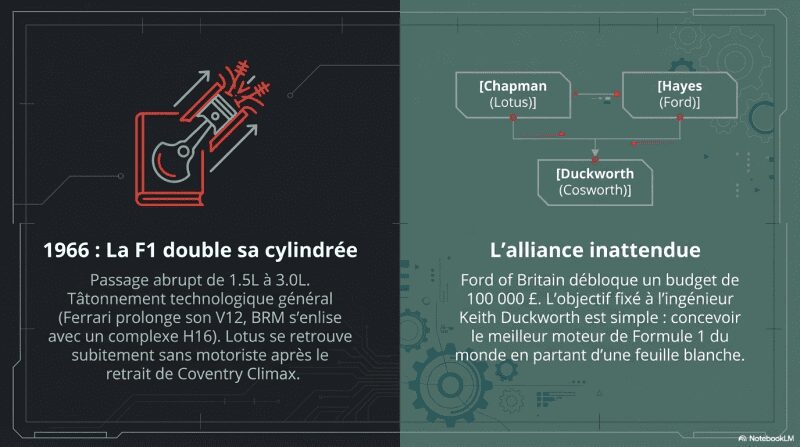

1966 : la Formule 1 change de dimension
La décision de la FIA de doubler la cylindrée autorisée en Formule 1 – passage des 1 500 cm³ aux 3 000 cm³ pour la saison 1966 – plonge le plateau dans une période de tâtonnements rarement égalée dans l’histoire du sport automobile. Du jour au lendemain, les équipes se retrouvent confrontées à un problème fondamental : trouver ou concevoir un groupe propulseur compétitif pour une nouvelle ère réglementaire dont personne ne maîtrise encore les exigences.
Ferrari opte pour la prolongation de son V12. BRM s’aventure dans une architecture extrême avec un moteur H16, soit deux blocs de huit cylindres superposés en configuration en H, dont la complexité mécanique se révèlera rapidement ingérable, malgré les espoirs placés dans sa cylindrée théorique. Honda engage un V12. Maserati fournit quelques unités à des équipes indépendantes. Chacun sa direction, aucun cap clair.
Lotus se retrouve dans une situation particulièrement délicate. Coventry Climax, le motoriste historique de l’équipe de Colin Chapman, annonce qu’il ne développera pas de moteur 3 litres. Le coût de développement dépasse ce que la structure peut absorber sans retour sur investissement assuré. Chapman doit trouver une solution ailleurs, et rapidement.
Il approche successivement Ford et Aston Martin sans succès. C’est finalement par un biais inattendu que le projet prend forme : Walter Hayes, directeur des relations publiques de Ford of Britain et ancien journaliste reconverti dans la communication d’entreprise, comprend immédiatement la valeur marketing d’un engagement en Formule 1. Si Ford finance un moteur vainqueur sur les circuits européens, c’est une vitrine commerciale de premier ordre pour la marque sur un marché clé. Hayes organise une réunion entre Chapman, l’ingénieur américain basé en Grande-Bretagne Harley Copp, et les décideurs de Ford. Chapman amène Keith Duckworth, et présente la proposition : cent mille livres pour le meilleur moteur de Formule 1 du monde.
Duckworth et Cosworth : une ambition dans un petit atelier
Keith Duckworth n’est pas un inconnu dans le milieu, mais son nom ne fait pas encore frémir les grandes écuries. Né à Blackburn en 1933, ingénieur de formation (BSc à l’Imperial College de Londres en 1955), il avait travaillé chez Lotus comme ingénieur de boîtes de vitesses avant de cofonder Cosworth Engineering en 1958 avec Mike Costin, dans un petit atelier du nord de Londres. Le nom de la société porte les syllabes initiales des deux fondateurs : « Cos » pour Costin, « worth » pour Duckworth.
Au début des années 1960, Cosworth s’était construit une réputation solide en préparant des moteurs de série Ford pour les catégories inférieures — Formule Junior, Formule 3, Formule 2. Bons, fiables, accessibles. Pas révolutionnaires. Le DFV allait être leur saut quantique.
Le contrat passé avec Ford prévoit une étape préliminaire intelligente : avant de s’attaquer au moteur de Formule 1, Duckworth développera d’abord un quatre-cylindres de 1 600 cm³ pour la Formule 2, le FVA (Four Valve type A). Ce moteur-test servira à valider les principes de distribution à quatre soupapes par cylindre. En mars 1966, les premiers essais sur banc du FVA donnent environ 200 chevaux, la cible visée. Duckworth obtient en réalité un peu plus. Ce résultat lui sert de base de calcul pour extrapoler les performances du futur V8 : si la moitié fait au moins 200 chevaux, le moteur complet doit dépasser 400. Il commence le dessin du DFV en sachant déjà, par le calcul, qu’il peut atteindre son objectif.
Pendant neuf mois en 1966, Duckworth travaille essentiellement seul, dessinant à la main l’architecture d’un moteur sans recourir à aucun outil informatique de conception. Une fois par semaine, il apporte ses plans à l’atelier de Northampton. Mike Hall rejoint Cosworth en octobre 1966 et prend en charge le dessin de détail des composants majeurs à partir des schémas de Duckworth. Le moteur est achevé en avril 1967.
L’architecture : trois innovations simultanées
Un V8 par conviction, pas par contrainte

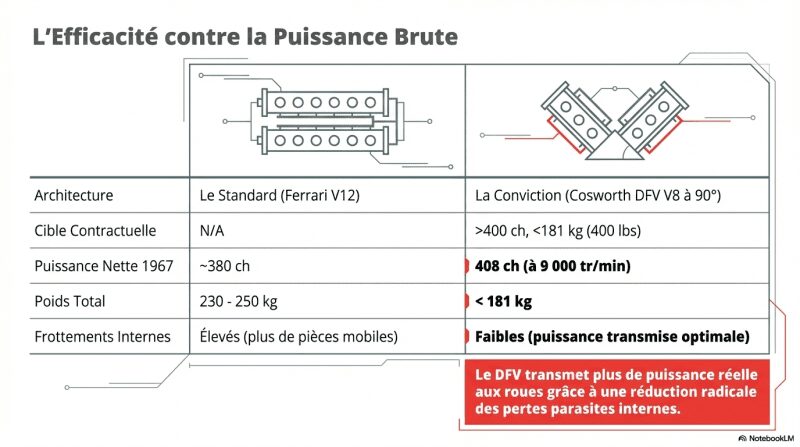

La première décision structurelle de Duckworth , à savoir de choisir un V8 à 90 degrés plutôt qu’un V12 ou un H16, est souvent interprétée a posteriori comme une concession budgétaire. Il n’en est rien. Duckworth avait développé, dans ses notes techniques internes, un argument théorique précis : à cylindrée égale, un V8 offre une efficacité mécanique supérieure à un V12. Moins de cylindres signifie moins de pièces mobiles, moins de frottements internes, moins de pertes parasites dans le moteur lui-même. Une part plus importante de la puissance produite par la combustion est effectivement transmise aux roues plutôt qu’absorbée par le fonctionnement interne du moteur.
L’exigence contractuelle fixée par Ford confirmait son intuition : le moteur devait développer au moins 400 chevaux et peser moins de 400 livres (environ 181 kilogrammes). Un V12 contemporain pouvait dépasser les 230 à 250 kilogrammes. Le DFV, à sa sortie, affiche 408 chevaux pour un poids inférieur à l’objectif fixé. La puissance brute dépasse celle du V12 Ferrari de 1967, estimé autour de 380 chevaux, et l’avantage en rapport puissance/masse est considérable.

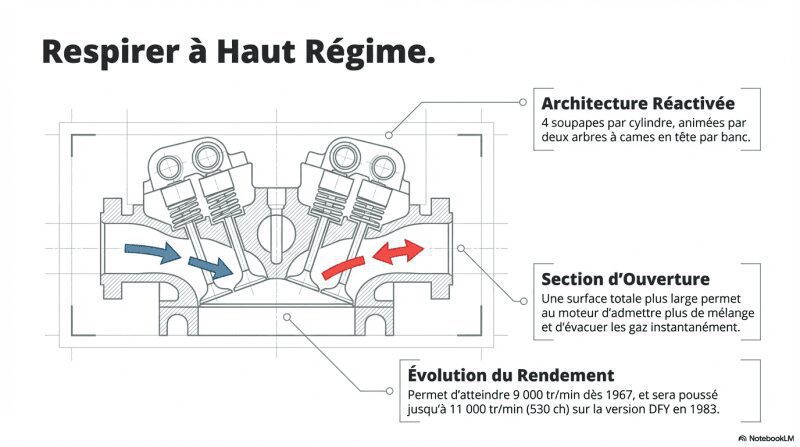

Quatre soupapes par cylindre : une architecture réactivée
La configuration à quatre soupapes par cylindre avec deux d’admission, et deux d’échappement, n’est pas une invention de Duckworth. Elle avait été expérimentée dès le début du siècle dans les compétitions automobiles et utilisée de façon sporadique depuis lors. Mais en 1966, la majorité des moteurs de course fonctionnait encore avec deux soupapes par cylindre. Duckworth remet l’architecture au centre du jeu.
L’avantage est fondamental à haut régime : quatre soupapes offrent une section d’ouverture totale plus importante pour un diamètre de cylindre donné, ce qui améliore le remplissage à des régimes élevés. Le moteur peut respirer plus librement, admettre plus de mélange air/carburant et évacuer plus rapidement les gaz brûlés. Ce qui autorise une montée en régime plus poussée sans perte de rendement volumétrique. Le DFV de 1967 tourne à 9 000 tr/min pour 408 chevaux. Seize ans plus tard, la version DFY de 1983 atteindra 11 000 tr/min pour plus de 520 chevaux, sur la même architecture de base.

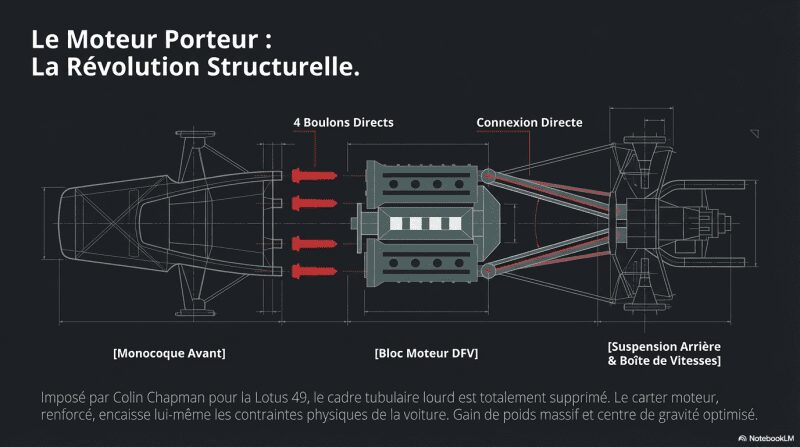

Le moteur porteur : une révolution structurelle
La troisième innovation est la plus durable. Colin Chapman, en concevant la Lotus 49 autour du futur DFV, impose une contrainte radicale à Duckworth : le moteur doit être suffisamment rigide pour constituer lui-même un élément porteur de la structure de la voiture. Quatre boulons relient directement le bloc moteur au monocoque avant. Les triangles de suspension arrière et la boîte de vitesses se connectent directement au carter, sans cadre intermédiaire, sans structure auxiliaire autour du groupe propulseur.
Pour Duckworth, cela implique de concevoir les carters avec des propriétés mécaniques de rigidité suffisantes pour encaisser non seulement les contraintes internes de fonctionnement, mais aussi les efforts de traction et de suspension transmis par les trains roulants. La masse des carters augmente légèrement, mais l’économie réalisée en supprimant le cadre est largement supérieure. Le bilan de masse est positif, et le centre de gravité peut être plus facilement géré.
Depuis la Lotus 49 de 1967, toutes les Formules 1 sans exception, de Ferrari à Mercedes en passant par Red Bull et McLaren, intègrent le groupe motopropulseur comme élément structurel porteur. Les suspensions arrière et la boîte de vitesses sont connectées directement au moteur. Cette norme constructive, imposée par Chapman et rendue possible par Duckworth, n’a jamais été remise en question.
Zandvoort, 4 juin 1967 : une victoire sur un moteur en train de se détruire
Le Grand Prix des Pays-Bas 1967 est la troisième manche du championnat du monde. Le moteur n’est pas prêt pour les deux premières courses. Lotus engage deux Lotus 49 pour Jim Clark et Graham Hill, présent dans l’équipe à la demande expresse de Walter Hayes pour représenter Ford lors du lancement médiatique du projet. En qualifications, Hill s’empare de la pole position avec une avance d’environ cinq dixièmes sur la concurrence.
En course, Hill mène les premières boucles mais abandonne au quarantième tour sur une panne dans l’entraînement des arbres à cames. Clark remonte depuis ses positions initiales et s’impose. Victoire au premier essai. Mais quand les mécaniciens ouvrent le moteur gagnant après la course, ils trouvent dans le carter d’huile des débris : des dents de cames brisées. Le moteur avait gagné tout en se désintégrant de l’intérieur.

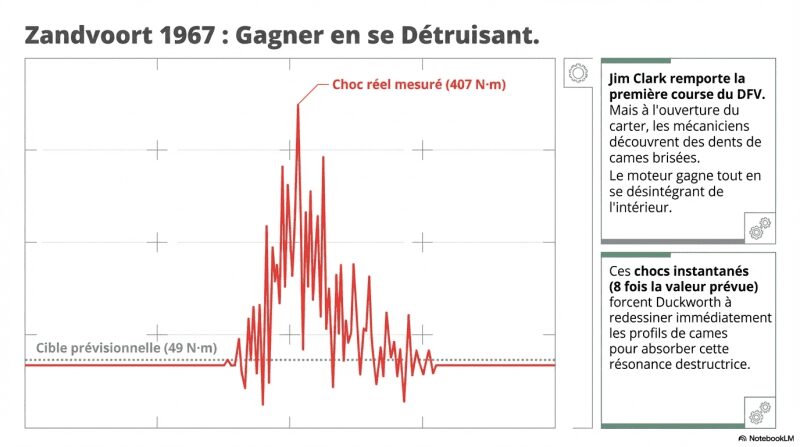

L’analyse révèle la cause : les engrenages de distribution subissaient des pics de couple que les calculs prévisionnels n’avaient pas anticipés. La cible de conception se situait autour de 49 Newton-mètres sur ces composants ; les jauges de contrainte enregistrent des pointes à 407 Newton-mètres, environ huit fois la valeur prévue. Ces chocs instantanés, liés aux profils de cames et à la résonance du système, détruisent progressivement les dentures. Duckworth reprend les profils de cames, renforce les engrenages, révise les ressorts de soupapes. Les évolutions sont intégrées au cours des semaines suivantes.
Malgré ces problèmes de jeunesse, Clark remporte quatre victoires lors de cette saison inaugurale, Hill une cinquième. La Lotus 49 prend les neuf dernières pole positions de la saison. Les adversaires comprennent qu’ils font face à quelque chose de fondamentalement différent.

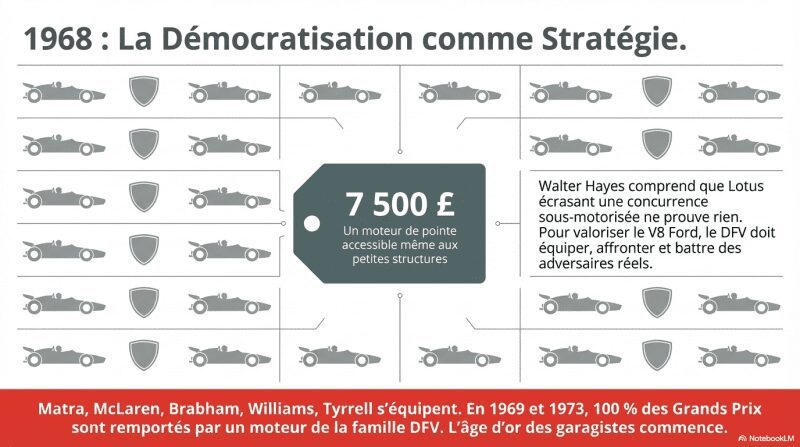

1968 : la démocratisation comme stratégie
En fin de saison 1967, Harley Copp et Walter Hayes signalent à Chapman qu’il ne disposera plus de l’exclusivité sur le DFV. La décision n’est pas prise à la légère. Hayes a constaté que Lotus écrasait une opposition sous-motorisée : Ferrari trop lourde et en retard, BRM H16 ingerable dans la pratique, Brabham-Repco en fin de développement. Dans ces conditions, les victoires de Lotus ne prouvent rien sur la valeur du moteur Ford aux yeux du public. Pour valoriser l’investissement, le DFV doit battre des adversaires réels, nombreux, et compétitifs.
A partir de la saison 1968, n’importe quelle équipe peut acheter un Cosworth DFV. Le prix : 7 500 livres sterling, soit l’équivalent d’environ 90 000 livres en valeur actualisée au milieu des années 2000. Pour un moteur de Formule 1 capable de gagner des Grands Prix, c’est une somme accessible à des équipes de taille modeste. La liste des acheteurs s’allonge rapidement : Matra (dès 1968, avec Ken Tyrrell et Jackie Stewart), McLaren, Brabham, March, Williams, Hesketh, Lola, Penske, Wolf, Ligier.
L’effet sur la structure du championnat est immédiat et profond. En 1969, chaque victoire en championnat du monde est remportée par une voiture propulsée par un DFV. En 1973, même résultat : toutes les épreuves reviennent à des voitures motorisées par le V8 de Northampton. Une équipe comme Tyrrell, construisant ses châssis dans un hangar agricole dans le Surrey, peut désormais acheter exactement le même moteur que les grandes structures. Jackie Stewart remporte trois titres mondiaux avec Tyrrell et un DFV en 1969 avec la Matra MS80, 1971 et 1973.
Entre 1967 et 1985, les voitures propulsées par un moteur de la famille DFV remportent 155 victoires en Formule 1 sur 262 Grands Prix disputés, soit un taux de succès de 59 %. Aucun autre moteur de l’histoire de la Formule 1 n’approche ce bilan en valeur absolue.
1977–1982 : l’effet de sol ressuscite un vieux moteur
A la fin des années 1970, la Formule 1 connaît sa deuxième révolution aérodynamique majeure.
En 1976, le DFV propulse la McLaren M23 de James Hunt tout au long d’un championnat du monde décidé à un point. La saison illustre à la fois la compétitivité du moteur face au 12 cylindres à plat Ferrari et ses limites en puissance pure : Hunt compense l’écart par une exploitation qualifiante du bloc Cosworth, notamment en séance de qualification où la M23 se montre régulièrement plus rapide que la rivalité Hunt-Lauda 1976.

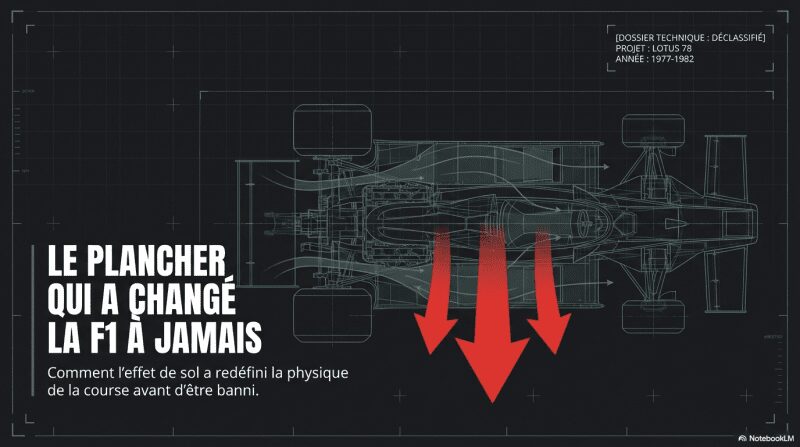

Colin Chapman et Lotus introduisent l’effet de sol avec la Lotus 78 en 1977 : des pontons latéraux profilés en aile inversée créent une dépression sous la voiture et l’aspirent vers la piste, générant une charge aérodynamique considérable sans augmentation proportionnelle de la traînée.

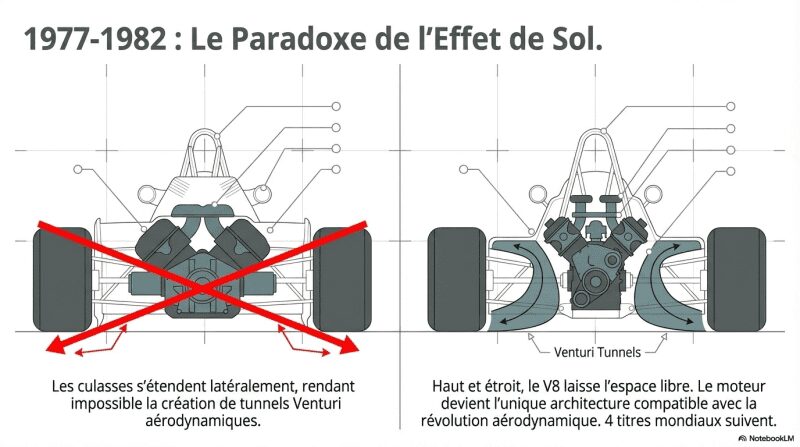

Pour que les tunnels Venturi fonctionnent sous la voiture, des passages aérodynamiques libres sont nécessaires de chaque côté du moteur. Et c’est précisément là que la géométrie des moteurs concurrents pose un problème insurmontable.
Le flat-12 utilisé par la Ferrari 312 T et le moteur à plat d’Alfa Romeo orientent leurs cylindres horizontalement de chaque côté du bloc. Les culasses s’étendent latéralement, précisément là où les tunnels Venturi doivent circuler. Ces équipes ne peuvent pas exploiter efficacement l’effet de sol. Le centre de gravité bas, qui avait fait la réputation du flat-12 Ferrari entre 1975 et 1977, devient un handicap structural dès que l’aérodynamique de sol prend de l’importance.
Le V8 Cosworth à 90 degrés oriente ses cylindres vers le haut. Le moteur est haut mais étroit. Il dégage complètement l’espace latéral sous la voiture, exactement là où les tunnels Venturi doivent passer. Un moteur conçu dix ans plus tôt, sans aucune anticipation de cette problématique aérodynamique, se révèle parfaitement compatible avec la révolution technique de 1977.
Entre 1978 et 1982, quatre pilotes remportent le titre mondial au volant de châssis à effet de sol propulsés par un DFV : Mario Andretti (Lotus, 1978), Alan Jones (Williams, 1980), Nelson Piquet (Brabham, 1981) et Keke Rosberg (Williams, 1982). Ferrari et Alfa Romeo, qui disposaient de moteurs plus puissants sur le papier dans les années précédentes, voient leurs chances compromises par l’incompatibilité aérodynamique de leur motorisation.
PARADOXE : Un moteur conçu en 1966 sans la moindre considération pour l’effet de sol se retrouve, onze ans plus tard, à être l’unique architecture compatible avec la révolution aérodynamique la plus importante de l’histoire de la Formule 1. La géométrie V8 à 90 degrés, choisie pour sa compacité et son efficacité mécanique, s’avère être la seule permettant l’installation des tunnels Venturi latéraux.
L’article complet : Autopsie Technique – Effet de sol en Formule 1

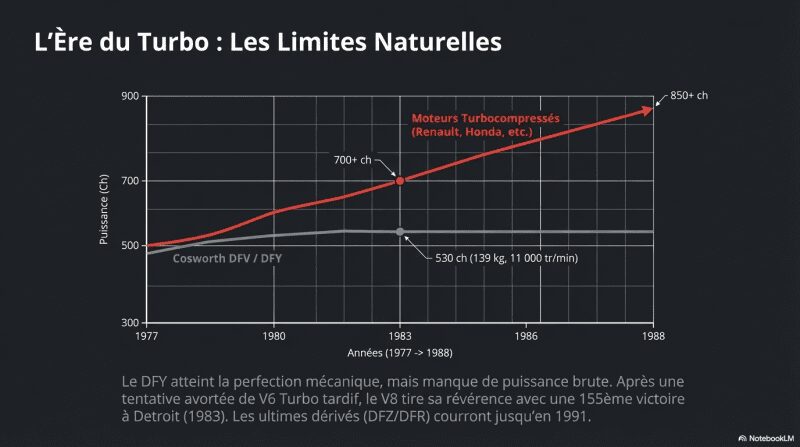

La fin du règne : le turbo et la famille DFV
Au début des années 1980, les moteurs turbocompressés font leur entrée en Formule 1 avec Renault. Les puissances progressent rapidement : 550, 600, puis 700 chevaux et davantage. Et la fiabilité s’améliore. Le DFV, plafonné dans les 500 à 510 chevaux sur les meilleurs exemplaires, accuse un déficit de puissance brute sur les circuits rapides, même si sa réponse à l’accélérateur reste inégalée sur les circuits sinueux.
Cosworth répond à la menace en 1983 avec le DFY, une évolution à course raccourcie, têtes de cylindres refondues, admission et échappement agrandis. Le DFY produit 520 à 530 chevaux à 11 000 tr/min et pèse environ 139 kilogrammes après allègement. C’est cette version qui remporte la 155e et dernière victoire comptabilisée de la famille DFV, au Grand Prix de Detroit 1983, avec Michele Alboreto au volant d’une Tyrrell.
A lire aussi : Le Turbocompresseur en compétition
En parallèle, Keith Duckworth et Ford entreprennent le développement d’un moteur turbo propre à Cosworth. Les essais commencent avec un quatre-cylindres existant. Les résultats sont désastreux : six moteurs détruits en trois semaines d’essais, une vibration parasite impossible à corriger au vilebrequin. L’idée du quatre-cylindres est abandonnée au profit d’un V6 tout neuf, le GBA, qui développe en fin de développement environ 850 chevaux. Mais Honda, Ferrari, Renault et Porsche disposent déjà de turbos mûrs et fiables. Cosworth arrive trop tard dans cette course. Le règlement FIA interdit les moteurs suralimentés à partir de 1989. L’histoire bouclait.
La famille DFV ne disparaît pas pour autant. Le DFZ, version 3,5 litres développée pour la réglementation de transition 1987, et le DFR, refonte substantielle de 1988 portant la puissance jusqu’à près de 630 chevaux, permettent aux petites équipes de continuer à courir jusqu’en 1991. Le dernier moteur de la lignée dispute sa dernière course au Grand Prix d’Australie 1991, vingt-quatre ans après la première victoire de Zandvoort.

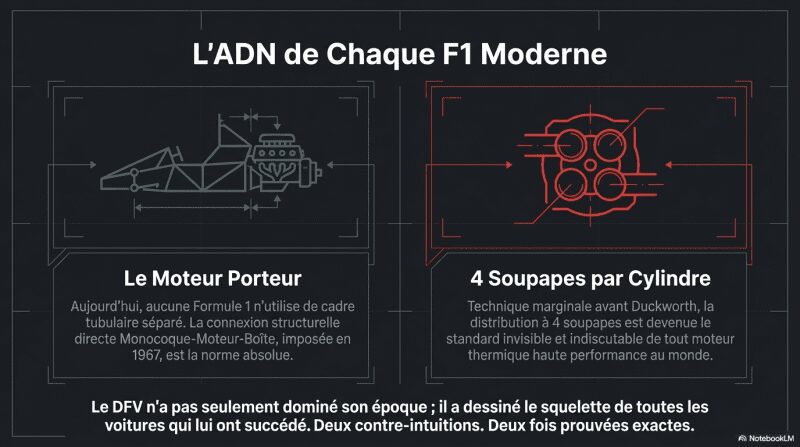

Ce que chaque Formule 1 doit au DFV
Deux innovations introduites par le Cosworth DFV en 1967 sont présentes sans exception dans chaque Formule 1 produite depuis lors.
La première est le moteur porteur. Aucune Formule 1 construite depuis 1967 n’utilise un cadre séparé autour du groupe propulseur. Le moteur, connecté par ses boulons au monocoque avant, reçoit directement les suspensions arrière et la boîte de vitesses. Cette architecture, qui résulte de la contrainte imposée par Chapman à Duckworth pour alléger la Lotus 49, est devenue la norme absolue et non discutée du sport.
La seconde est la distribution à quatre soupapes par cylindre. Duckworth avait réactivé et systématisé une technique jusqu’alors marginale dans la compétition. Aujourd’hui, tout moteur thermique haute performance utilise cette architecture de distribution. Elle est si fondamentalement intégrée à la conception des moteurs modernes qu’elle est devenue invisible.
Au-delà des innovations techniques, l’héritage du DFV touche à la structure économique et sportive de la Formule 1. Avant 1968, être compétitif au plus haut niveau impliquait d’être un constructeur avec son propre moteur ou d’entretenir des relations exclusives avec un fournisseur. Le DFV vendu à 7 500 livres à quiconque pouvait l’acheter a créé une fenêtre historique pendant laquelle le talent des constructeurs de châssis et des ingénieurs aérodynamiciens pouvait s’exprimer sur un pied d’égalité motoristique. Les titres de Tyrrell, Brabham, Williams et McLaren en sont les témoignages les plus directs.
L’histoire du DFV est en définitive celle d’un choix d’architecture – V8 plutôt que V12 – qui a traversé deux révolutions successives de la Formule 1 sans jamais être rendu obsolète par ses propres fondements. La révolution aérodynamique de 1977 a prolongé sa domination précisément parce que sa géométrie était incompatible avec les architectures concurrentes. La révolution commerciale de 1968 a étendu son influence parce que ses concepteurs ont compris que vendre le moteur à tous était plus précieux que de le réserver à un seul. Deux contre-intuitions, deux fois prouvées exactes.
Egalement disponibles sur Sportauto-Heritage.fr
-
L’Effet Venturi et le diffuseur en Formule 1
La dépression qui colle les voitures à la route. L’effet Venturi en compétition automobile consiste à forcer l’air à passer dans un tunnel à section rétrécie sous le plancher de la voiture. En s’accélérant dans ce rétrécissement, l’air voit sa pression diminuer en dessous de la pression atmosphérique. La voiture est alors aspirée vers la…
-
Catégories de pilotes FIA : Bronze, Silver, Gold, Platinum — à quoi ça sert ?
Définition, critères officiels et effets concrets sur les équipages et la course Les catégories de pilotes FIA en endurance sont au nombre de quatre : Bronze, Silver, Gold, Platinum et classent les pilotes en fonction de leurs performances historiques en compétition d’endurance. Ce système impose des restrictions d’équipage: un équipage doit contenir au minimum un…
-
L’Effet de sol en Formule 1
L’effet de sol en Formule 1 est le principe aérodynamique qui consiste à générer de l’appui en créant une dépression sous le plancher de la voiture, en utilisant des tunnels Venturi et des jupes latérales étanchéifiées. Introduit par Colin Chapman sur la Lotus 78 en 1977 et porté à son apogée sur la Lotus 79…
Sources
- Wikipedia EN, article « Cosworth DFV » (consulté mars 2026). Victoires, puissances, prix, dates, utilisateurs.
- Modatek.co.uk, « The Birth of an Icon — The Cosworth DFV » (2024). Notes techniques de Keith Duckworth et Malcolm Tyrrell. Source primaire pour les données de conception.
- Grandprixengines.co.uk, « The Unique Cosworth Story ». Analyse technique longue forme : données de puissance et évolution des performances 1967–1983.
- Forix / Autosport 8W, « Why? — Cosworth DFV ». Exigences contractuelles Ford, masse, problèmes de distribution, évolution des composants.
- Motor-car.net, « Cosworth DFV Engine (1960s) ». Puissance, architecture, contexte effet de sol.
- F1.fandom.com, article « Cosworth DFV ». Bilan compétitif, liste des utilisateurs, chronologie.
- Automobile.fandom.com (Autopedia), article « Cosworth DFV ». Données DFY, prix 1968, biographie Hayes.
- Driver61.com, « Ford Cosworth DFV : F1’s Most Iconic Engine ». Incompatibilité flat-12 / effet de sol.
- STI Trading / Cosworth F1 History. Bilan global, puissance par litre.
- Wikipedia EN, article « Keith Duckworth ». Biographie, fondation Cosworth, tentative turbo 1984.
- Autoevolution.com, « Cosworth’s Legendary DFV Engine ». Contexte 1967, chronologie des titres.
- Grokipedia.com, article « Cosworth DFV ». Production (≈ 380 moteurs), usage en F3000.
Note sur les données de couple (engrenages de distribution)
Les valeurs de couple sur les engrenages de distribution (cible 49 N·m, pics mesurés à 407 N·m) sont issues des notes techniques de Keith Duckworth publiées par Modatek. Ces données n’ont pas pu être recoupées avec une seconde source indépendante et sont présentées à ce titre comme données d’auteur, non comme des chiffres homologués.
